Opis
Dane techniczne płytki do gwintów metrycznych 22 ER zewnętrznych 6 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Zewnętrzny Prawy / Wewnętrzny lewy |
| Zakres skoków gwintu P | 6 mm |
| Przykładowe zastosowanie | M64, M68 |
| Profil gwintu | pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Płytka pełnoprofilowa do gwintów przemysłowych 6 mm seria 22 HTA

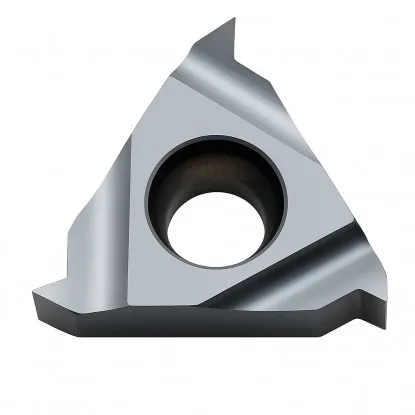

Płytka 22 ER 6 ISO HTA Horn to narzędzie do toczenia bardzo dużych gwintów metrycznych o skoku 6 mm. Płytka do gwintów metrycznych zewnętrznych prawych wykonana przez producenta Horn z węglika gatunku HTA o pełnym profilu ISO. Obsługuje bardzo duże gwinty przemysłowe M64x6 oraz inne konstrukcje o tym skoku w zakresie największych średnic. Seria 22 zapewnia maksymalną sztywność przy obróbce gwintów wielkogabarytowych.
Najważniejsze zalety płytki 22 ER 6 ISO HTA
- Pełny profil ISO 6 mm wycina kompletny gwint z wierzchołkami bez dodatkowych operacji
- Wzmocniona seria 22 dla ciężkich warunków gwarantuje stabilność przy maksymalnych siłach skrawania
- Węglik HTA o najwyższej twardości zapewnia długą żywotność przy obróbce dużych konstrukcji stalowych
- Producent Horn zapewnia najwyższą jakość wykonania płytek do przemysłu ciężkiego
- Dedykowana do największych średnic w budowie maszyn górniczych i konstrukcjach wielkogabarytowych
To narzędzie stosowane w przemyśle ciężkim wykonującym bardzo duże gwinty o skoku 6 mm. Sprawdza się w produkcji urządzeń górniczych, wielkopiecowych i konstrukcji stalowych największych rozmiarów. Węglik HTA gwarantuje maksymalną trwałość przy ekstremalnych obciążeniach. Postaw na jakość — zamów płytkę producenta Horn sprawdzoną w najcięższych warunkach przemysłowych.
Parametry skrawania dla płytki zewnętrznej prawej 22 ER skok 6 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm | 6 |
|---|---|
| Liczba przejść | 12-22 |
Najczęściej zadawane pytania
1. Jakie oprawki są kompatybilne z płytką 22 ER 6 ISO HTA?
Narzędzie montowane jest w nożach zewnętrznych prawych z gniazdem serii 22 ER. Masywna seria 22 jest niezbędna przy toczeniu bardzo dużych gwintów o grubym skoku 6 mm. Płytka współpracuje również z wytaczakami wewnętrznymi lewymi serii 22 IR po zmianie oprawki.
2. Do których gwintów przeznaczona jest płytka 6 ISO?
Płytka wykonuje bardzo duże gwinty metryczne o skoku 6 mm jak M64x6 oraz inne konstrukcje gwintowe o tym parametrze skoku. Kompletny profil ISO kształtuje gotowy gwint z wykończonymi wierzchołkami i wyrównaną średnicą zgodnie z normą dla największych połączeń gwintowych.
3. Jak obliczyć wysokość profilu gwintu 6 mm?
H1 - Wysokość zarysu gwintu podana w [mm] || P - skok gwintu podany w [mm]
H1 [mm] = 0,6134 × P
Dla gwintu o skoku 6 mm: H1 = 0,6134 × 6 = 3,68 mm
